2차전지 배터리 장비

국내 배터리 3사 밸류체인

	장비
	극판	조립	화성
LG에너지솔루션	티에스아이 윤성F&C 피엔티 씨아이에스 제인가공(비상장)	하나기술 유일에너지테크 DA테크놀로지 디이엔티	에이프로 원익피앤이
삼성 SDI	티에스아이 피엔티 씨아이에스 제인가공(비상장)	피엔티 하나기술 엠플러스 필에너지	원익피앤이 삼성전자 하나기술 갑진
SK on	티에스아이 윤성F&C 피엔티	엠플러스 유일에너지테크 하나기술	원익피앤이 하나기술 갑진

자료:한화투자증권 리서치센터



극판(전극)공정

• 양극재, 음극재를 만드는 공정으로 양극활물질과 음극활물질에 용매등을 섞어 슬러리 상태로 만든후 코팅하는 공정.
• 2차전지 장비 capa 중 31% 차지
• 믹싱, 코팅, 압연, 절단으로 구분
  • 믹싱: 도전제, 바인더, 용매를 혼합하여 슬러리 생산 (티에스아이, 윤성F&C, 제일가공)
  • 코팅: 만들어진 슬러리를 기재 위에 코팅하여 양극재, 음극재 제조 (피엔티, 씨아이에스, 탑엔지니어링, 지아이텍)
  • 압연: 코팅된 슬러리를 압착시켜 전극 두께 감소, 에너지 밀도 및 결착렬 증가 (피엔티, 씨아이에스)
  • 절단: 전극의 폭을 제품 기준에 맞게 절단 (피엔티, 씨아이에스)

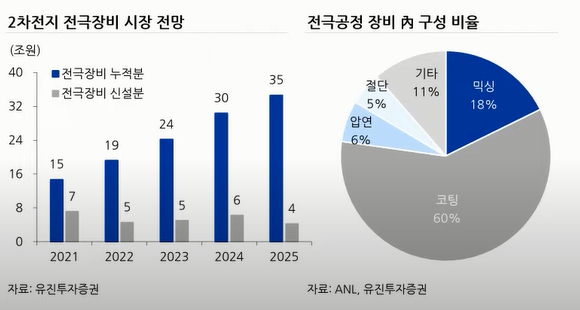

전극장비 시장 전망 및 구성 비율





조립공정

• 양극재, 음극재를 전기용기에 삽입하고 셀로 조,립하는 공정. (원형, 각형, 파우치형)
• 2차전지 장비 capa 중 17% 차지

구분	공정	설명	관련기업
원형/ 각형	노칭	배터리 모양 따라 극판을 잘라 양극, 음극 탭을 제조하는 공정	피엔티, 엠플러스, 유일에너테크, 디이엔티
	와인딩	완성된 젤리롤을 제품에 맞체 권취하여 전지의 밀도 상승	DA테크노로지
	웰딩	젤리롤을 케이스에 넣고 양극, 음극 탭을 접착	엠플러스, DA테크놀로지, 하나기술, 엔에스
	필링	젤리롤이 삽입된 케이스에 전해액 주입
	팩킹	전지 형태를 만든 후 밀봉
	디게싱	조립공정에서 발생한 셀 내부 가스를 제거	엔에스, 엠플러스, 하나기술
	검사	이차전지의 내부결함을 검출	엔시스, 이노메트리, 하나기술, 브이원텍
파우치형	노칭	배터리 모양 따라 극판을 잘라 양극,  음극 탭을 제조하는 공정	엠플러스, DA테크노로지, 유일에너테크, 하나기술
	스태킹	음극/양극/분리막을 적층하여 셀의 밀도를 상승
	웰딩	젤리롤을 케이스에 넣고 양극, 음극 탭을 접착	엠플러스, DA테크노로지, 엔에스, 하나기술
	필링	제리롤이 삽입된 케이스에 전해액 주입
	팩킹	전지 형태를 만든 후 밀봉
	디게싱	조립공정에서 발생한 셀 내부 가스를 제거	엔에스, 하나기술, 엠플러스
	검사	이차전지의 내부결함을 검출	엔에스, 하나기술, 브이원텍, 이노메트리

자료: 유진투자증권

화성공정

• 완성된 셀에 충방전을 가해 전기적 특성을 부여하는 공정.
• 2차전지 장비 capa 중 30% 차지

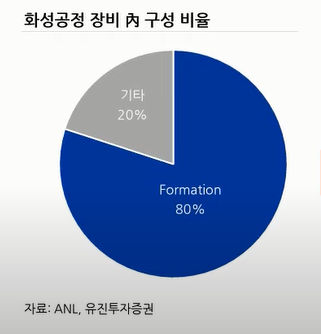

화성공정 장비 구성비율

공정	설명	관련업체
Aging	완성된 셀을 일정한 온도 및 습도 下 보관	파인텍
Formation	셀에 전기적 특성을 부여하기 위해 충방전 반복	원익피앤이, 에이프로, 삼지전자,하나기술
검사	이차전지의 내부결함을 검출	엔시스, 하나기술

자료: 유진투자증권

Formation
